Наслышан про данное устройство (кто не в курсе - аккумулятор для зарядки мобилок/плееров/фотиков и т.д.)

Katsuk, а можно попросить схемку для ламеров?

Хм.. Действительно, редкая штуковина. Может, ее можно заменить аналогом, или существует альтернативная схема?

И еще, глупый вопрос: а если зарядку осуществлять напрямую с аккумулятора (перед этим подобрав нужное напряжение и силу тока), что будет?

Зарядку чего?

Если мобильника, то, теоретически от двух литиевых банок, через резистор, скорее можно. Только КПД будет не очень высокий. Если КПК, то им обычно надо 5 вольт (касается всего, что умеет заряжаеться от USB), опять таки, самое простое - через КРЕНку (ищи по "стабилизатор 7805"), будет работать надежно, но КПД опять таки не очень. Я свой КПК заряжаю через LM2596 (это в той зеленой штуковине, которая светится синим ).

А вот чтобы заряжать сами литиевые банки, тут надо уже иметь правильный девайс. Если использовать просто токоограничительный резистор, то банка убъется со 100% гарантией! Основная идея моего чудоэнергодевайса, что он может заряжать что угодно от чего угодно, т.е., например, одну литиевую банку от двух других, две банки от трех, USB от автомобиля, мобильник и видеокамеру от аккума от ноута...

Там, кстати, схема не очень простая, помимо MAX1640 стоит проц, кучка аналоговых цепей... На MAXе собран синхронный выпрямитель, который обещает КПД 96%... ну судя по всему, получилось не хуже 90%, а это уже очень хорошо.

Так что вот тебе расклад по цене/качеству:

1) 7805

2) LM2576-5

3) LM2596-5

Да, на первое время будет достаточно зарядки для мобильного (т.е. банки+резистор)

Ну заодно и зарядку юсб приделаю (вот LM2596 нашлась без проблем )

А вот как заряжать эти банки... Может эта схема подойдет? (микруху тоже нашел)

Можно и эту микруху использовать

Вот только она одновременно может заряжать только одну банку, в смысле, по вольтажу. Моя штука умеет и две последовательно соединенные заряжать...

Мои энергоблоки это 10 Li банок по 2.6 А/ч, по пять шт параллельно, два таких блока последовательно. Итого 3.7В *2, 2.6А/ч*5 = 7.4В, 13А/ч каждый энергоблок

Это сколько мобилок можно зарядить?

Или сколько можно КПК питать?

Считаем... у мобилки аккум, одна банка, пусть 700 мА/ч. Фактически силу энергоблока можно считать как 10 банок, т.е. 26 а/ч. Итого 37 раз. -КПД, получится не менее 33-35 раз можно зарядить в нулину разряженный мобильник. А поскольку так не бывает - телефон просто не даст банке так глубоко разрядиться, то даже с учетом КПД девайса от одного энергоблока можно зарядить средний мобильник не менее 40 раз

Ну или раз 30 зарядить КПК...

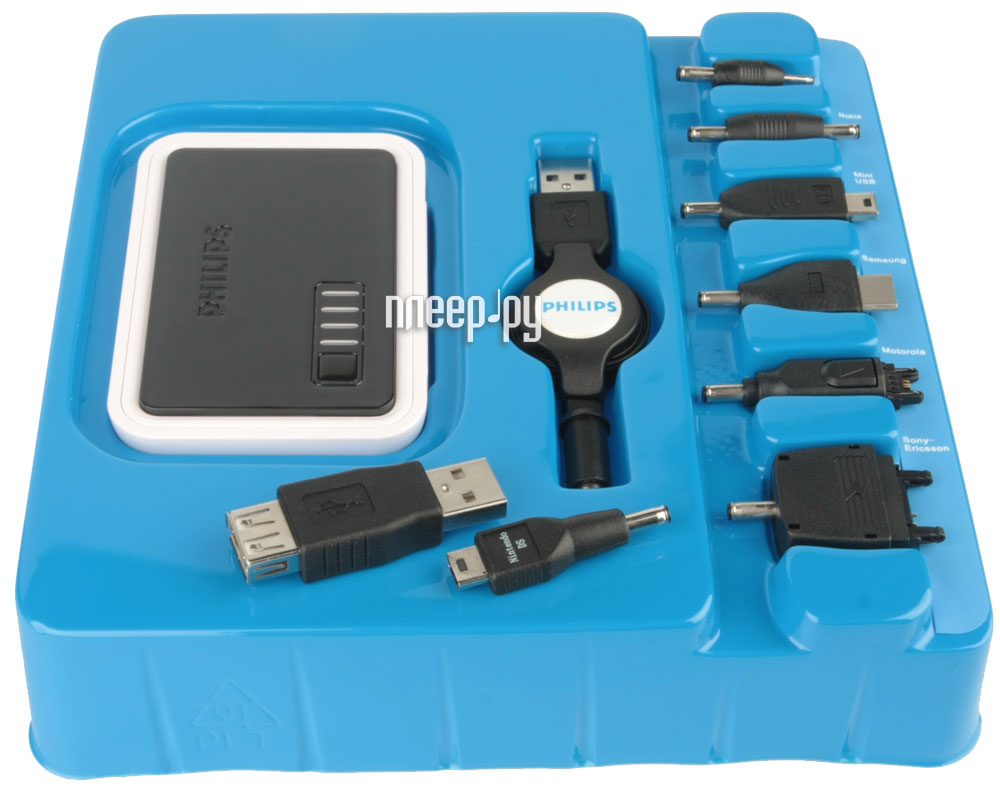

в магазин Перекресток выкинули такой девайс: http://www.foto.ru/philips_sce4420.html

В комплекте туча переходников:

Внутри 2А/ч аккум, заряжается от USB источника...

Цена девайса - чуть меньше $10!!!

Я себе такой уже взял - коробочка красивая

Разламывают тут: http://www.pro-radio.ru/power/8999/

ps: "14-ти ногий SOIC со стертой маркировкой" это проц, потому там и RESET

Да, именно продуктовый супермаркет

у нас уже закончились, я успел только один урвать...

Блок на 4 А/ч продается за 360 гривен... Это нормальная цена для такой емкости? (сегодня купил, не понравится - верну ) И насколько дешевле обойдется самостоятельное изготоление? Хватило бы 10-15 А/ч.

Да, еще такой вопросик: в gps-навигаторе стоит аккум предположительно на 700-600 мА/ч (впаянный). Я его хочу заменить на более емкий (4000 мА/ч)... Что для этого нужно сделать, кроме как собственно перепаять аккумы?

На маленьком аккуме стоит контроллер, на большом его нет. Если переставить контроллер с маленького на большой?

Простите если вопросы глупые, и заранее спасибо

Литий боится перезаряда, переразряда, перегрева, переохлаждения и требует специального прецизионного зарядного устройства, но это все практически незаметные мелочи в сравнении с возможностью иметь емкость сравнимую с автомобильным аккумулятором в кармане куртки Т.е. просто раз и навсегда решить энергетическую проблему в долгих походах (если, конечно, не предполагается регулярно пользоваться фазовым плазмоизлучателем с диапазоном 50 ватт, как у терминатора). Типичный пример - LiPo аккум для авиамодели, пусть 3S2P, 5600мА. Имеем 3.7*3*5.6= ~62Вт. Считаем назад. 3.7*3*5.6/3.7=16.8А/ч

Это зарядить мобильник/кпк > 16 раз, либо фотик 10-20 раз (смотря какой), либо фонарик ~10 раз и т.д. А вот теперь самое главное: вес такого энергоблока ~400 грамм (правда цена под $100, хотя с относительно малым током разрядки можно найти дешевле. Большой ток (за сотню ампер/час) нужен для моделей (и фазовых плазмоизлучателей ). Все такие модули защищены от переразряда и перезаряда.

Что до 34063, получится низкий КПД Она ток измеряет на шунте, в ней биполярный ключ и т.д. Когда каждый миллиампер на счету надо делать синхронный выпрямитель и использовать полевики с малым сопротивлением канала, а ток мерить как падение на этом самом сопротивлении канала, которое все равно будет. В любом случае, если КПД схемы <95% - фтопку
