Идея где-то такая: http://www.youtube.com/watch?v=YsmmUfBb7aI

или такая: http://www.youtube.com/watch?v=MZfFKamTixE

По сути это 3D матрица из 64-х RGB светодиодов (4-х выводных) формата 4х4х4 и контроллера.

Заказать набор или готовый девайц можно тут: http://hypnocube.com/order/

А я тем не менее хочу сделать свой агрегат

Итак. Самое дорогое тут, понятно дело, диоды. Пока рекорд дешевизны составил 10руб/шт при партии от 50шт, что уже вполне приемлемо.

Дело за контроллером. Как я его вижу.

В оригинале стоит PIC, архитектура которого мне смутно напоминает К1801ВМ1, на котором был построен (в буквальном смысле) замечательный ПК ДВК-2, который делали на заводе, по коридорам которого я призраком брожу каждый будний день... Так вот, против PICов я весьма категоричен, так же как и против MAXов.

Кроме того, надо делать сразу TrueColor и потоковую работу с USB. Мало ли, потом захочется расширить до 8х8х8, а если зацепит - то и до 16х16х16?

Вернемся к 4х4х4.

Оптимальное соединение получается в виде 16 линий по 4 диода в каждой, т.е. 12 линий (RGB). Т.е. матрица 16 анодов (общие) на 12 катодов. Следовательно максимальная сважность получается 1/16, чтобы достичь достаточно высокую яркость придется задирать питание вольт под 9-12. Т.е надо городить STEP-UP, что не проблема. Далее, ключи придется ставить и по X и по Y, соответственно P-канальники по анодам и N-канальники по катодам.

В каждом цикле развертки 1/16 придется ШИМить катоды 8-ми битным ШИМом. С этим может быть и справится ATxMEGA, но я бы предпочел линейное решение на FPGA.

Итого, мое видение. Ядро девайса - FPGA Altera Cyclone EP1C3T100 более чем хватит. "Душу" девайса можно поместить в ATmega644 или типа того, а USB сотворить на обычной FT245 Еще нужен литиевый аккумулятор с зарядкой и STEP-UP на чем-нибудь... Где-то так

Штучка хорошая, это точно. Лёгкий примитив впечатляет.
Если б в каждой секции были бы трёхцветные светодиоды, это было бы вполне нормально.
Но, для меня, как конструктора, и в корне ремонтника, впечатлила более паяльная станция (второй клип).
Станция супер! Подобные видел наяву, но не имел чести пользовать.
Юра, ищи чип, будем думать.

У меня, кстати, точно такая же паяльная станция, Weller WS51 и могу сказать уверенно, со своим >25 летним паяльным стажем, лучше паяльника не придумали!

Само собой, каждый светодиод трехцветный RGB. Я же хочу сделать 256 градаций яркости каждой компоненты каждого диода, т.е. 16777216 оттенков каждого диода. Это, как бы, нормально вполне...

Первый эксперимент с RGB светодиодом

Схема - контроллер ATmega8, три ШИМ выхода, один светодиод. Цвета меняются плавно. Яркость диода слишком высокая, чтобы фотик либо камера могли его нормально заснять, повесил сверху несколько белых салфеток.

Результат работы:

http://katsuk.ru/media/RGB_LED.avi (2мБ)

Офигеть, какая штука красивущая!!! Буду завтра такую же делать...

И вот такая мысль еще возникла -- если вместо 1 RGB взять 3 разноцветных диода и сложить их "в пучок" с одним общим выводом -- в принципе, если яркости подобрать, такая конструкция ведь ничем практически не должна отличаться, цвет свечения будет так же "смешиваться"?

Конечно, какая разница?

Вот вариант с термоклеем

А представь, когда не один диод светится, а все 64 в кубе, да каждый по своему?

Итак, вот схема, первый вариант:

Имеет USB порт, литиевый аккумулятор со схемой зарядки, повышающий преобразователь напряжения для питания диодов (чтобы ярче светились), вольт на 9, microSD карточку для хранения паттернов. Все остальное как и хотел сначала - FPGA Altera Cyclone в качестве ШИМ модулятора, все основное будет сделано в ней, в железе.

Что-то деталек многовато... надо поместить на плате 60х60мм...

Разумеется, все в SMD, по возможности - в MLF/QFN корпусах.

Управление в автономном режиме будет сенсорное, через корпус (технология Qtouch), сенсоры на схеме не показаны.

Вот первоначальный окончательный (с) вариант схемы

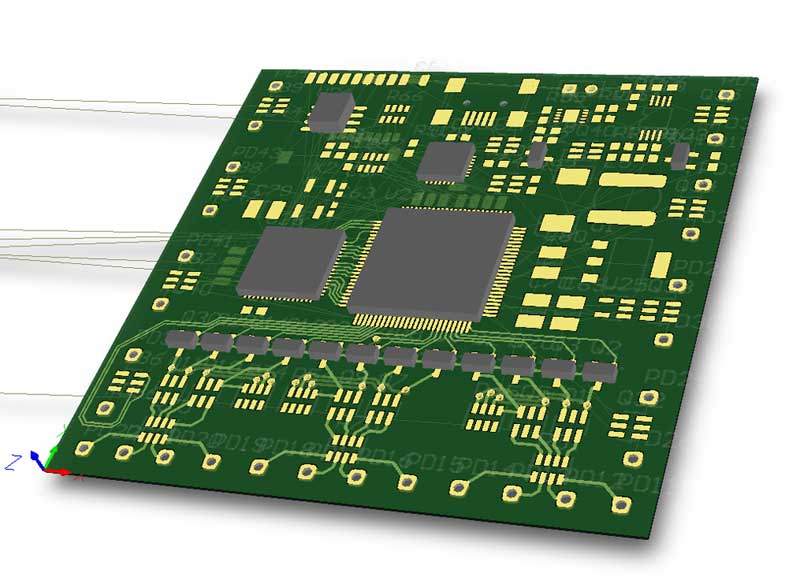

Начал разводить плату...

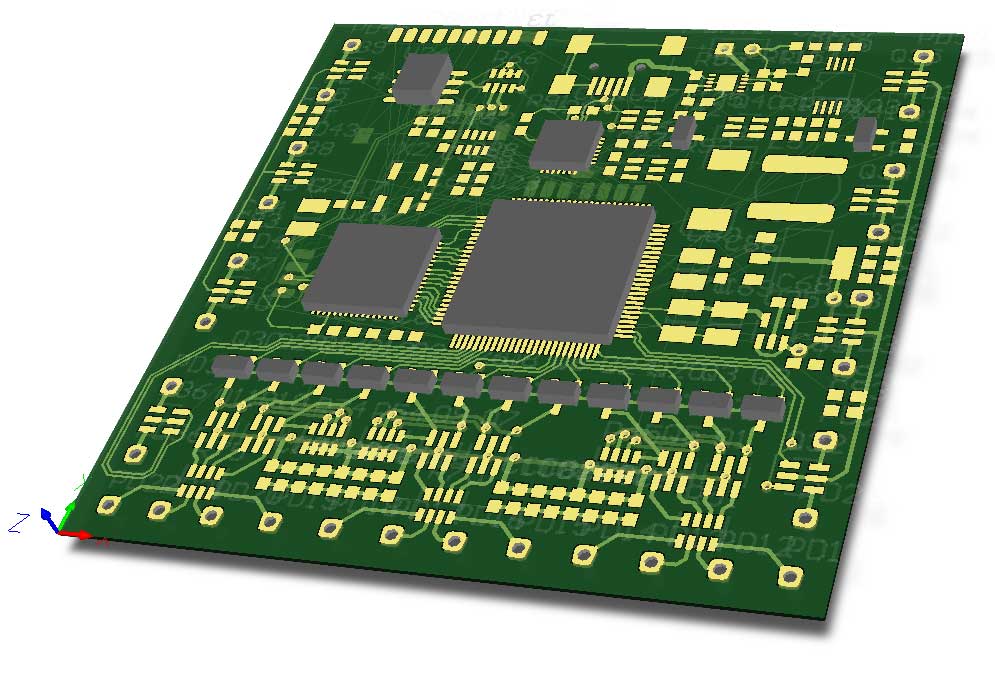

получается квадрат со стороной 60мм

Все основные компоненты будут расположены сверху, аккумулятор прилеплю снизу

Альфа,

Вот тебе ролик к пониманию ШИМа

Осциллограф стоит на красном диоде. Чем больше единицы, тем краснее диод

Итак, платы сданы в производство

числа так 11-12 будут на руках

Платы готовы!

Теперь осталось найти детальки...

некоторые уже есть, другие - заказаны и заказ осталось забрать

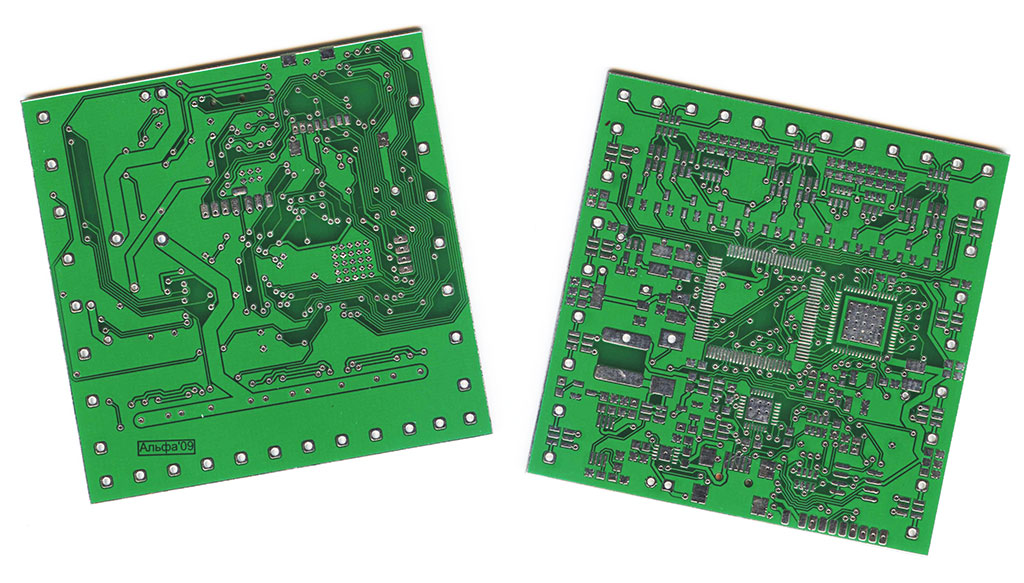

Слоя всего два, на картинке две платы, одна верхом, другая - низом.

Уже начал монтаж. В общем-то, чтобы сделать размер поменьше пришлось использовать маленькие микросхемы...

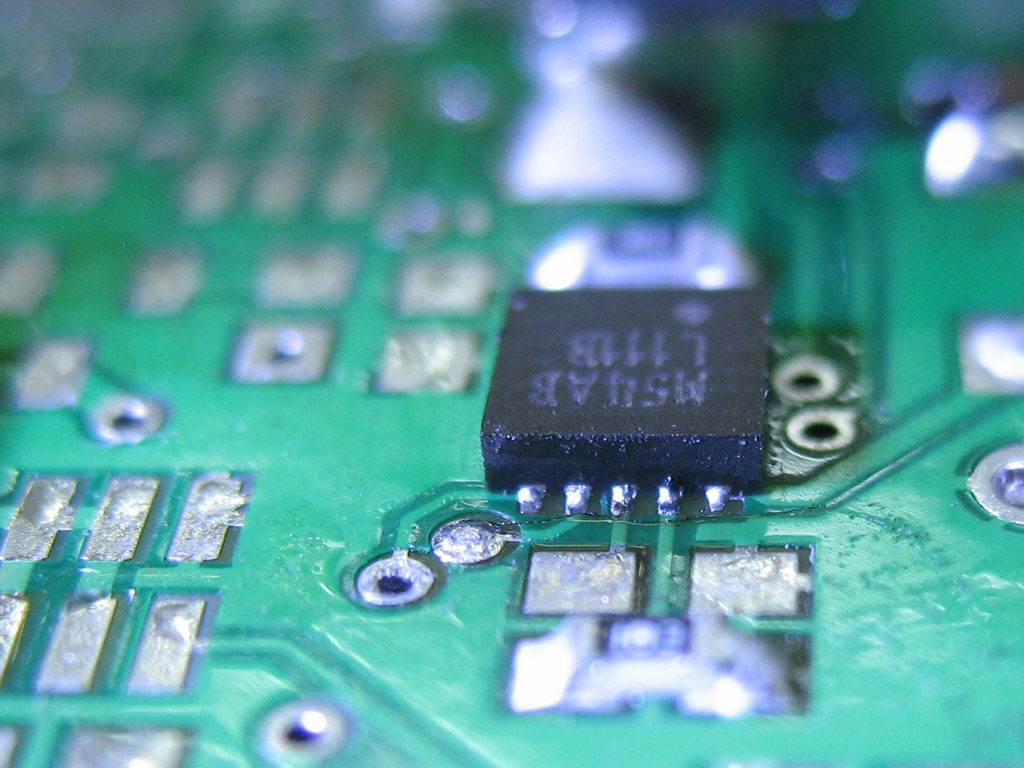

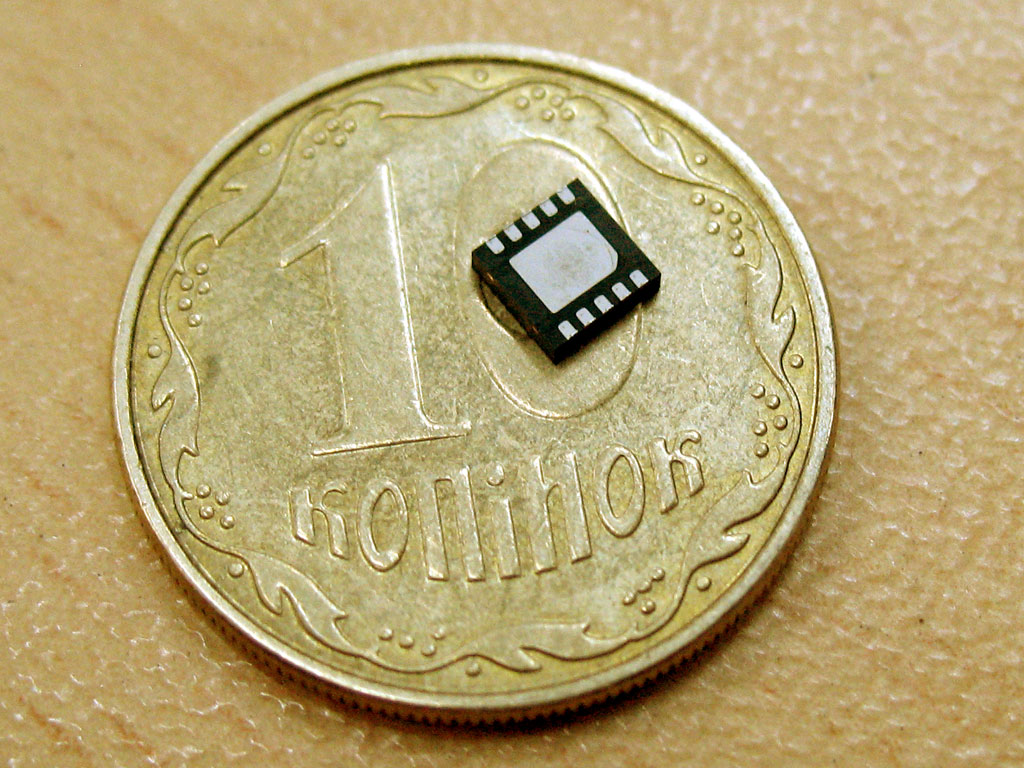

Вот, например, микросхема зарядного устройства для литиевых аккумуляторов:

Тем не менее, припаять ее достаточно легко:

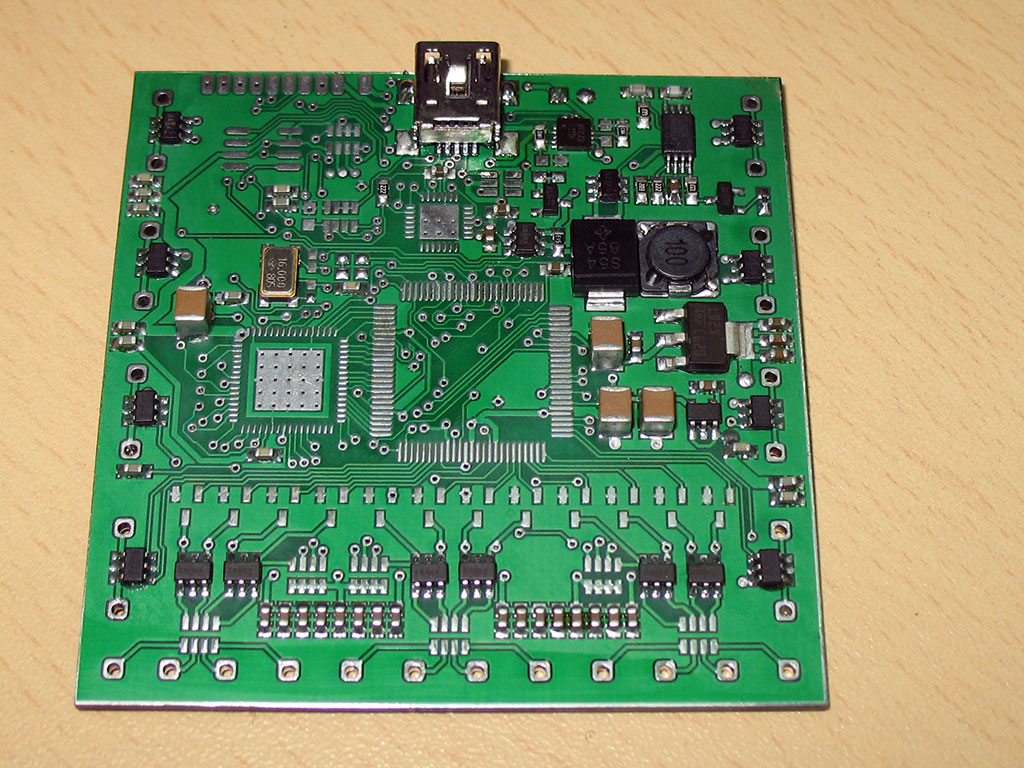

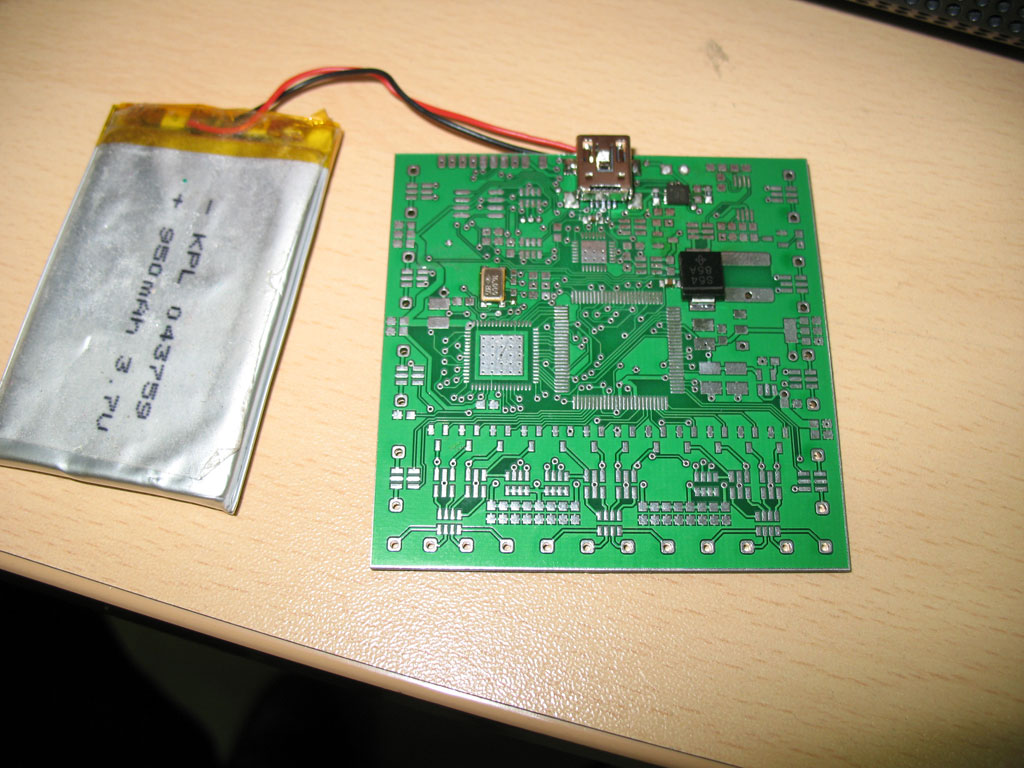

Вот плата сверху, разъем USB уже запаял...

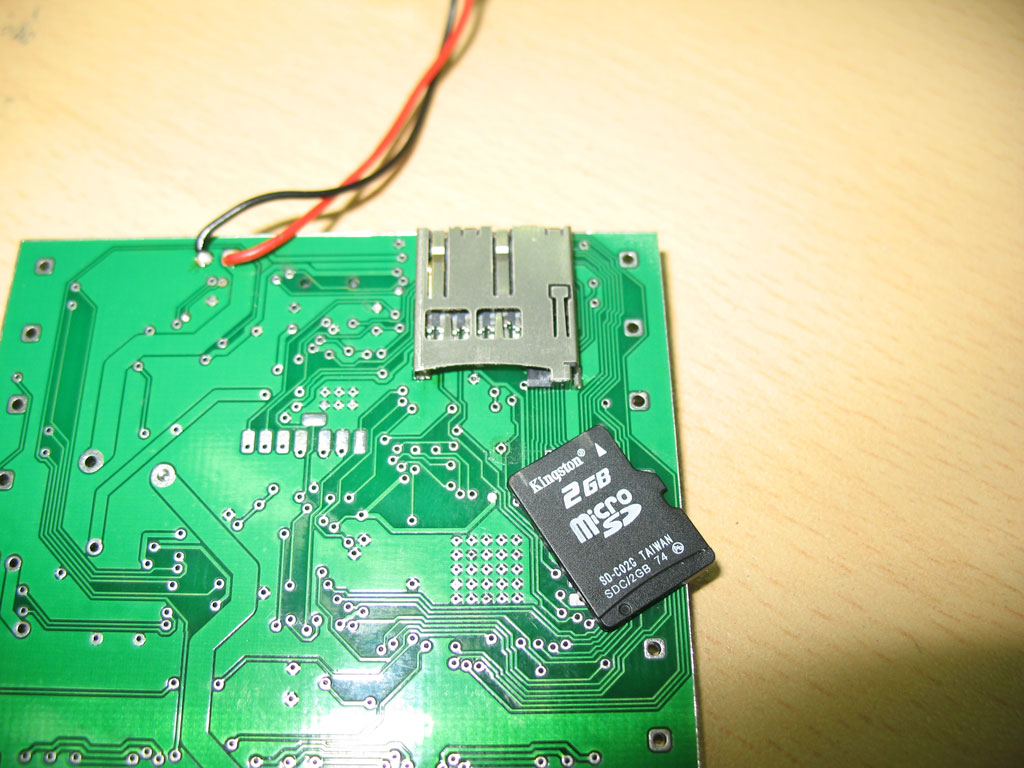

А вот - снизу, тут самое сложное было в запайке разъема карточки (ошибка в разводке - я его развел под 180 градусов для прототипа пойдет...), у него ноги внутри, пришлось разбирать, запаивать и собирать...

Продолжение банкета - запаял все, что нашел

Повышающий регулятор на 5 вольт работает, зарядник - тоже

Втыкаешь в USB - идет зарядка, выдергиваешь - на аккмуляторе 3.7 вольт, даешь сигнал регулятору на включение - бац, 5 вольт появилось в схеме

Компоненты в основном 0603, несколько резисторов стоит 0402...

Аня, не волнуйся

У тебя тоже все получится! Тебе только надо подсказать некоторые моменты технологии пайки, а все остальное просто

Продолжение банкета

Только флюс не отмыл...

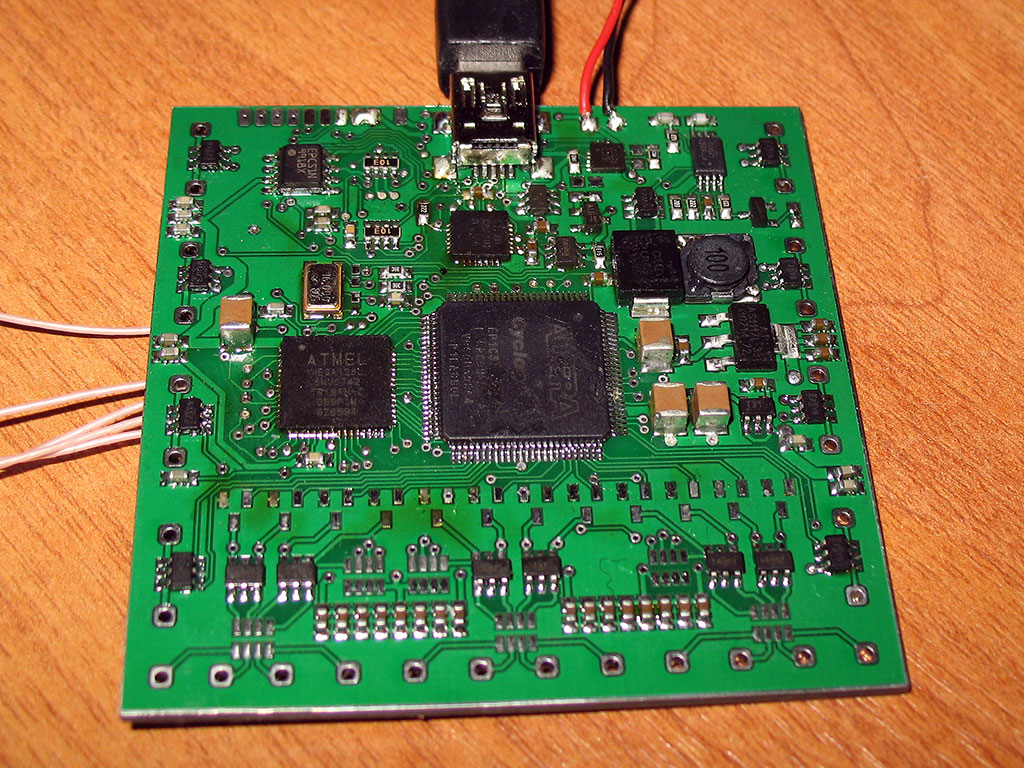

Девайс уже подает признаки жизни - прошивается, измеряет напряжение на аккумуляторе, заряжает его, видится в терминале по USB и т.д.

здравствуйте! =)
а где продолжение банкета?

мда уж, странно как то, а привлекать народ не пробовали? у нас на форуме полный флэйм, редко когда тишина...
