 Ремонт камеры наблюдения
VladLit
31.07.2009 04:41
Сообщение #348


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Юра, у меня накрылась камера в результате подключения напряжения обратной полярности.
Её подключили тоже к 12 вольтам, но полярность оказалась обратная. Невнимательность, знаете ли!
Ремонту подлежит или нет?
http://eauk.ru/cache/pics/500/57979_Kamera_video_nabljudenija_Video_glazok_6LED_

Посмотрел, там стоит что-то трехногое, может транзистор, может ещё что.
Или это всё глупости?
katsuk
31.07.2009 11:44
Сообщение #350


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

Скажу так, либо можно, либо нельзя. Т.е. все зависит от того, как там сделано, обычно параллельно входу стоит диод во встречном направлении и при переполюсовке выгорает резистор перед ним (обычно "0" Ом), иногда могут раскошелиться на SMD предохранитель (зелененький).

Если там диода не стояло, то ставлю вероятность 99% что эта камера ремонту не подлежит т.к. пробило весь полупроводник. Если стоял - то все очень просто.

Для начала надо прозвонить тестером на омах. Если короткое, то шанс есть, если обрыв - то шанс большой. Если, скажем, 100-200 Ом, то шанс маленький...

Ну и хотелось бы увидеть фото платы

VladLit
31.07.2009 12:41
Сообщение #353


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009

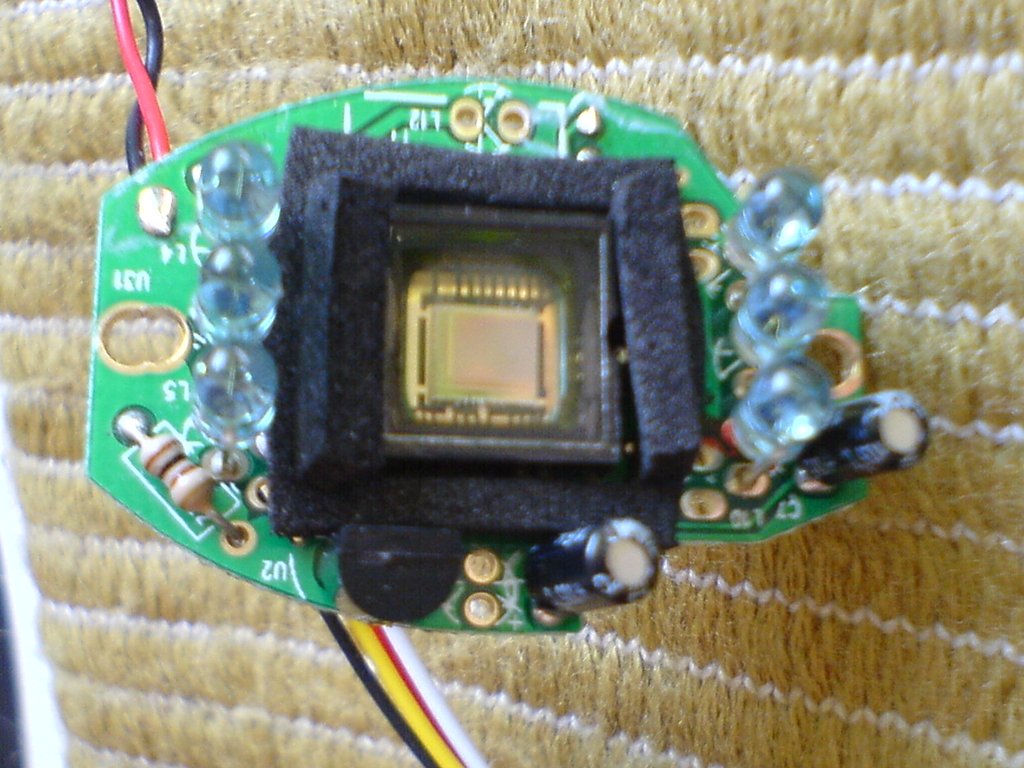

Вот что получилось.
katsuk
31.07.2009 12:46
Сообщение #355


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

R11 (внизу) мне не нравится

Он вроде как 18 ом, судя по всему это и есть защита и он и сгорел :)

Если не прозванивается - то все хорошо. Надо поставить 10-33Ом вместо него :)

VladLit
31.07.2009 12:46
Сообщение #356


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009

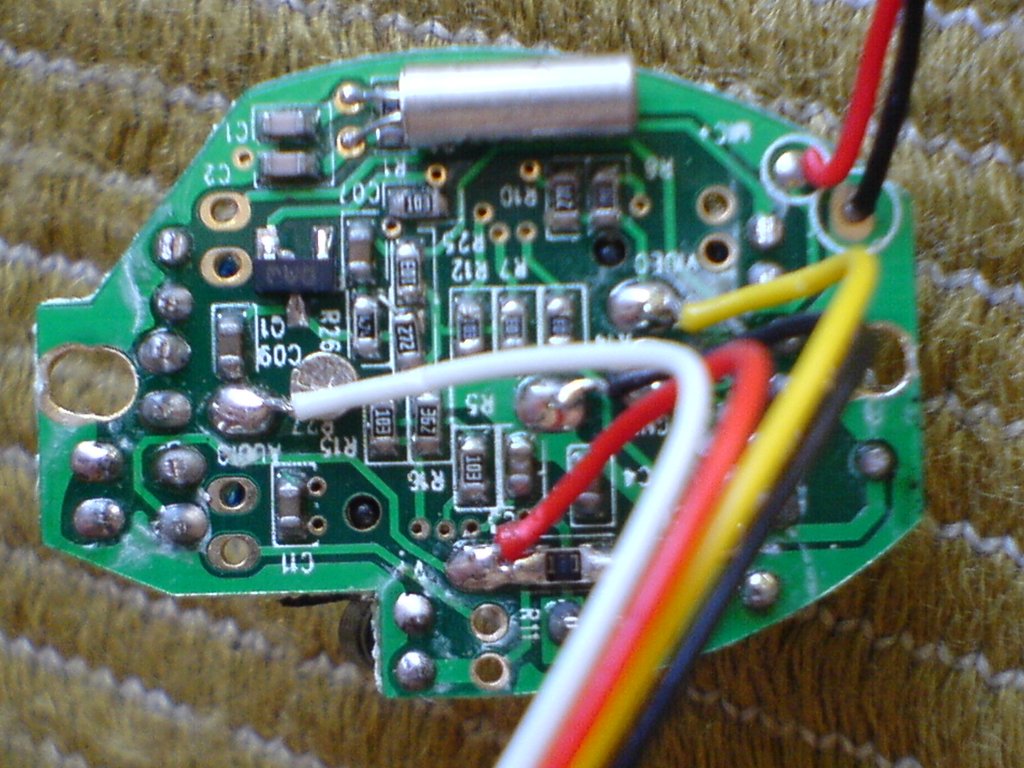

Вторая сторона. Если надо переснять, значит пересниму.
katsuk
31.07.2009 12:50
Сообщение #357


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009
кстати, что за ляпус под белым проводом, справа от пайки?
VladLit
31.07.2009 12:59
Сообщение #358


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Следы горения в R11 вижу, сейчас прозвоню. На пополам, и по центру дырка вулканического происхождения. А ляпус под белым проводом - это шляпка болтика крепления видеоматрицы. Как он правильно называется, в общем та деталька, которая на нас из коробочки смотрит.
VladLit
31.07.2009 14:44
Сообщение #361


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
R11 нормально померить не смогу, вся измерительная поздыхала.
LM-ка как звониться должна? Паспортных данных пока не нашёл, а стабилизатор напруги LM78L05.
Да, мимоходом. Нужны ли журналы "Радио" в "акробате"?
katsuk
31.07.2009 14:52
Сообщение #363


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

VladLit,

Резистор если цел, то будет показывать "меньше 100 Ом", если сгорел - то обрыв. Отличить легко :)



так 78L05 это ж обычная КРЕНка...

Я бы отпаял ее, подал бы ей 12 вольт и посмотрел бы, выдает она 5 или нет?

Только у нее цоколевка наизнанку относительно обычной КРЕНки, если смотреть ей "в лицо", то это выход-земля-вход



Раз там КРЕНка, то скорее всего все получится! Диода защитного я не вижу и КРЕНка скорее всего помёрла (что не факт), но весь удар приняла на себя

Резистор скорее всего сгорел, можно смело менять.



А журналы Радио у меня есть в "натуре" :)

VladLit
31.07.2009 19:19
Сообщение #366


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009

Резистор если цел, то будет показывать "меньше 100 Ом", если сгорел - то обрыв. Отличить легко :)


Да, мешают схемные нагрузки. Я думаю, что надо выпаивать, резист явно пожарник, требуется проверка. Я вот только с инструментом настроюсь. Думаю справлюсь.
katsuk
31.07.2009 19:41
Сообщение #367


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

чтобы проверить камеру, его можно и просто закоротить

я бы сделал так:

1) выпаял бы КРЕНку, подал бы ей 12 вольт и посмотрел бы, дает ли она 5 на выход.

2) впаял бы КРЕНку назад (исправную), замкнул бы резистор и посмотрел бы, ожила камера или нет? Если ожила - то можно впаивать какой-нибудь резистор 10-33 Ом, если нет, то ей уже ничто не поможет...

VladLit
31.07.2009 19:42
Сообщение #368


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
По Ц4342 показывает 300 Ом, это в схеме. Посмотрим, что сам покажет.
katsuk
31.07.2009 19:54
Сообщение #369


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009
VladLit,

это обрыв. Последняя цифра "0" означает десятки Ом, первая - "1", т.е. от 10 до 18 Ом, вторую не вижу...



VladLit
31.07.2009 20:00
Сообщение #370


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Не лучше ли подать 5 вольт на выходе кренки на тракт схемы. Входную шнягу по питанию пока выбросить на время прогона.
VladLit
31.07.2009 20:21
Сообщение #371


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Там может быть два напряжения?
Или 12 вольт на матрицу, а 5 вольт на обслуживающие и формирование видео сигнала.
Лучше было бы, если бы там было только 5 вольт, а остальная лабуда только сопряжение с питающей 12-й линией. Блин, как же разрабы думали? Во всяком случае они думали правильно.
VladLit
31.07.2009 21:00
Сообщение #372


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
По коммутации питания 12-ти  вольт на разъём.
Выпускают два вида питания постоянного тока: плюс по центру или минус по центру.
Надо в подключаемом блоке питания смастерить простенький определитель полярности питания, модуль сопряжения полярности питания, что-то в таком плане. Во, на 4-х светодиодах. Зелёный -  это плюс с подающей напряжение схемы, красный - это минус и индикация выходной линии, такая же, аналогичная.
Варианты:
1. есть сопряжение подающего питания на принимающую нагрузку -> зелёный светодиод на входе и зелёный светодиод на выходе. Зелёный светодиод можно выточить в виде +;
2. нет сопряжения подающего питания на принимающую нагрузку -> зелёный светодиод на входе и красный светодиод на выходе.
Ну, скажи мне, многие такие внимательные? Они посмотрят на купленный блок питания со стандартным бытовым разъёмом, какая там полярность, какой там диаметр центрального вывода, какой ток потребления?
Не посмотрят. Им это надо!? Легче кого-нибудь обвинить. А тут БП с индикатором полярности, жалко, что не тявкает. И не отвечает на остальные два вопроса..
katsuk
31.07.2009 21:33
Сообщение #373


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

Я думаю, все питается от 5 вольт кроме светодиодов подсветки.

другое дело, что КРЕНку могло прострелить насквозь, хотя маловероятно.



А я не заморачиваюсь с полярностью... во первых, у меня куча БП на 12 вольт ) А когда не уверен - беру тестер )



Со свотодиодами все просто, красный и зеленый встречно-параллельно и эту связку через резистор. Загорелся зеленый - в центре "+", красный - в центре "-". :)

VladLit
01.08.2009 02:44
Сообщение #375


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
А я не заморачиваюсь с полярностью...

Это мы не заморачиваемся полярностью, а простой потребитель?
Сунул в разъём и всё.  Простите, много ли не желающих знать? Интересен сам процесс - включил и всё готово. Много ли "блондинков" на свете!?
katsuk
04.08.2009 01:54
Сообщение #389


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009
Как результаты?  smile
VladLit
04.08.2009 02:11
Сообщение #391


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009

Как результаты?

Подготовительные работы, как всегда у меня всё залпом выходит из строя.
По немногу восстанавливаю инструмент. Я же как ушёл на пенсию, так из инструментов ничего и не трогал. Забыл даже как паяльник выглядит.
Восстановлю и приведу свои инструменты в порядок, вот тогда и начну. Сейчас плату какую-нибудь найти ещё надо с резистором. Говоришь номинал 10-33 Ом?
Что-то я засомневался в номинале: первая цифиря 1, вторая выгорела, она вся в следах точечного горения. Ну и последняя 0. Вот в чём вопрос.

И какое ставить на пробу, если пересматривать всё по новой?
Кренку пока не выпаивал, а сейчас мало что видно, освещение слабоватое.

katsuk
04.08.2009 02:19
Сообщение #392


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

ну вот, первая "1", последняя "0", значит там стоял от 10 до 18 Ом.

Основной смысл этого резистора как раз в его свойствах выгорать как предохранитель. Так что от 10 до 33 Ом точно будет работать. Перемычка тоже работать будет, только не будет защищать в случае чего, но для проверки пойдет.





VladLit
04.08.2009 02:23
Сообщение #393


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Да, точно, точно! Я же забыл, что это новый  стандарт, а последняя цифра обозначает множитель. Всё верно. Что-то я это упустил.
VladLit
05.08.2009 11:57
Сообщение #411


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Нашёл чип с обвязкой (кондёры и резисторы) на плёнке от привода головок квантума. Есть два резистора с цифрами 300. Это значить 30 Ом?
katsuk
05.08.2009 12:18
Сообщение #414


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009
VladLit,

ога!

Подойдет однозначно!

VladLit
05.08.2009 12:33
Сообщение #417


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Плоховато удалять выгоревший резистор. Можно ли сверху новый припаять? Будет двух этажный резистор cool . По высоте места хватит, кварц по высоте намного выше. Как ты такую мелочь пузатую припяиваешь? Я такую мелочь уже не вижу.
katsuk
05.08.2009 12:48
Сообщение #419


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009
VladLit,

Это 1206 размер, для меня великоват, я использую 0603 (в 4 раза меньше) и 0402 (в 6 раз меньше...)

Конечно можно сверху :)

VladLit
05.08.2009 13:19
Сообщение #421


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009

Заработала гадина yes!
Юра, спасибо!
Далеко не уходи, ещё вопросы есть

katsuk
05.08.2009 13:22
Сообщение #422


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009

УРА!

Поздравляю!  drinks

VladLit
05.08.2009 14:15
Сообщение #423


Активный участник
Группа: Гл. редакторы
Сообщений: 69
Регистрация: 11.07.2009
Теперь возвращаюсь к БП-прожигателю. Перекинул в шнуре полярность, теперь для этого БП "+"  по центру, по полярности подходит к камере. Но на борту у него стоит мост и фильтр. Вместо заявленых 12 вольт на выходе лупит 15,5 вольт без нагрузки. Хотя на родном от камеры на выходе 12,5 вольт тоже без нагрузки. И проверял отремонтированную камеру на родном БП (200 мА).
Вот думаю 15,5 вольт - это "происки" фильтра, на нагрузке погасится до положенных 12 вольт (500 мА)? Но если не так, КРЕНка в камере сдюжит ли такой наглой напруги?

katsuk
05.08.2009 15:09
Сообщение #428


Активный участник
Группа: Админы
Сообщений: 436
Регистрация: 30.06.2009
опасно... КРЕНку может запросто пробить насквозь, тогда камера точно помрет
