Опрос: Кацукометр
• Несомненно, не встречал аналогов<br />У меня есть аналогичный прибор<br />Смотря какая у него себестоимость...<br />Я не верю показаниям самоделок<br />Бесполезная игрушка Всего голосов: 12 |
Кацукометр| katsuk |
19.01.2013 03:56
Сообщение #1135 |
 Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |

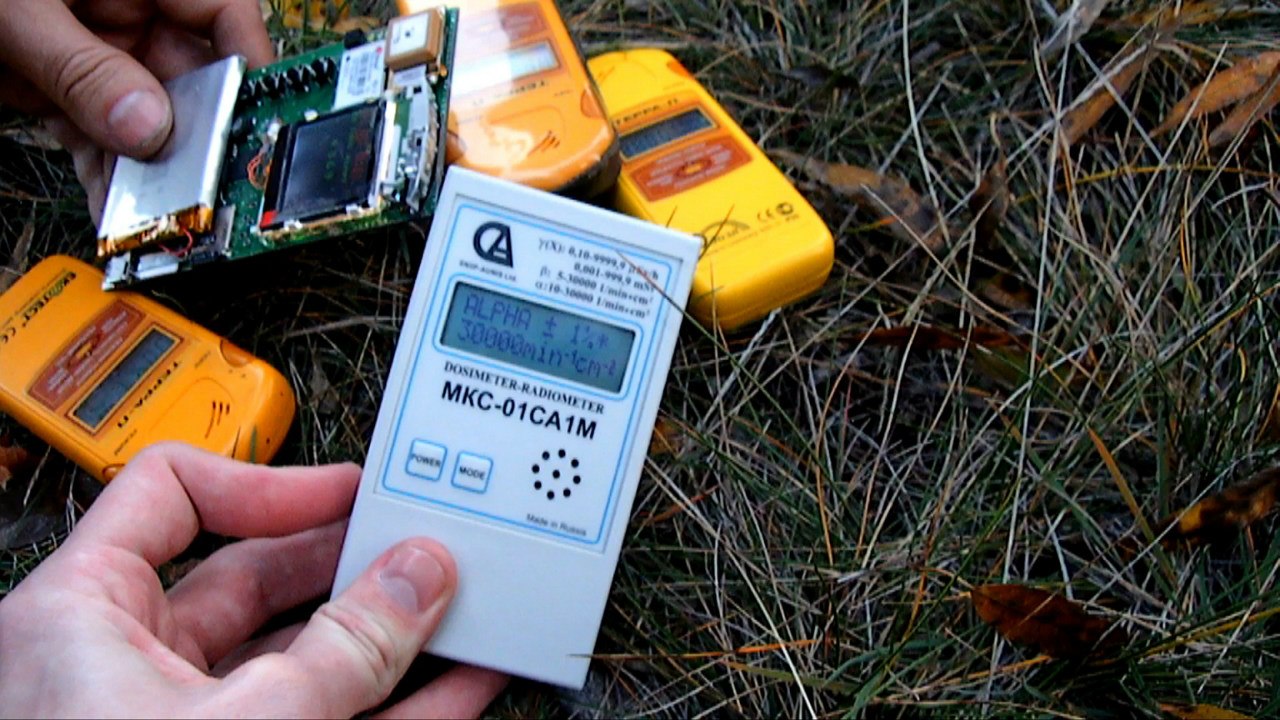

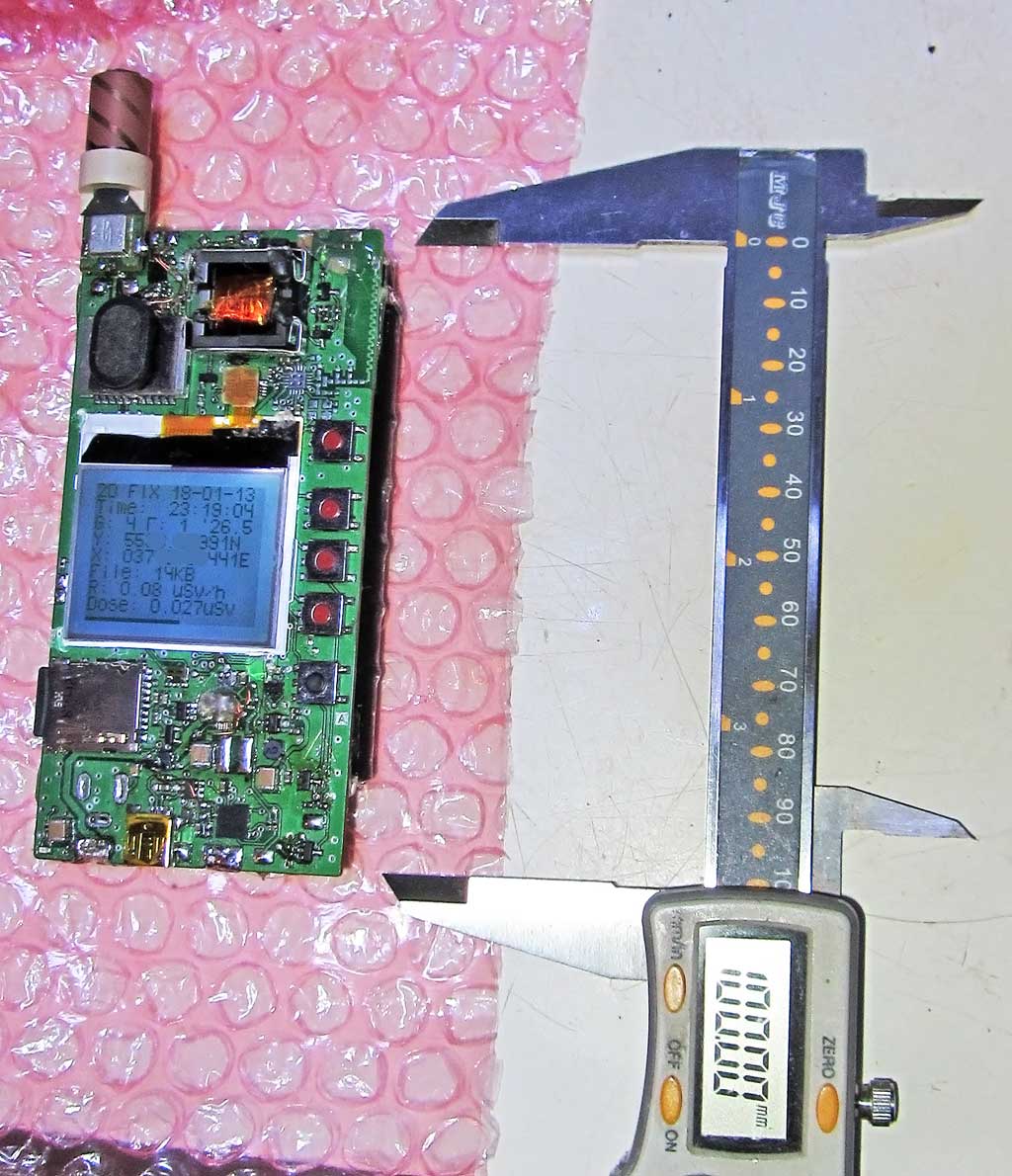

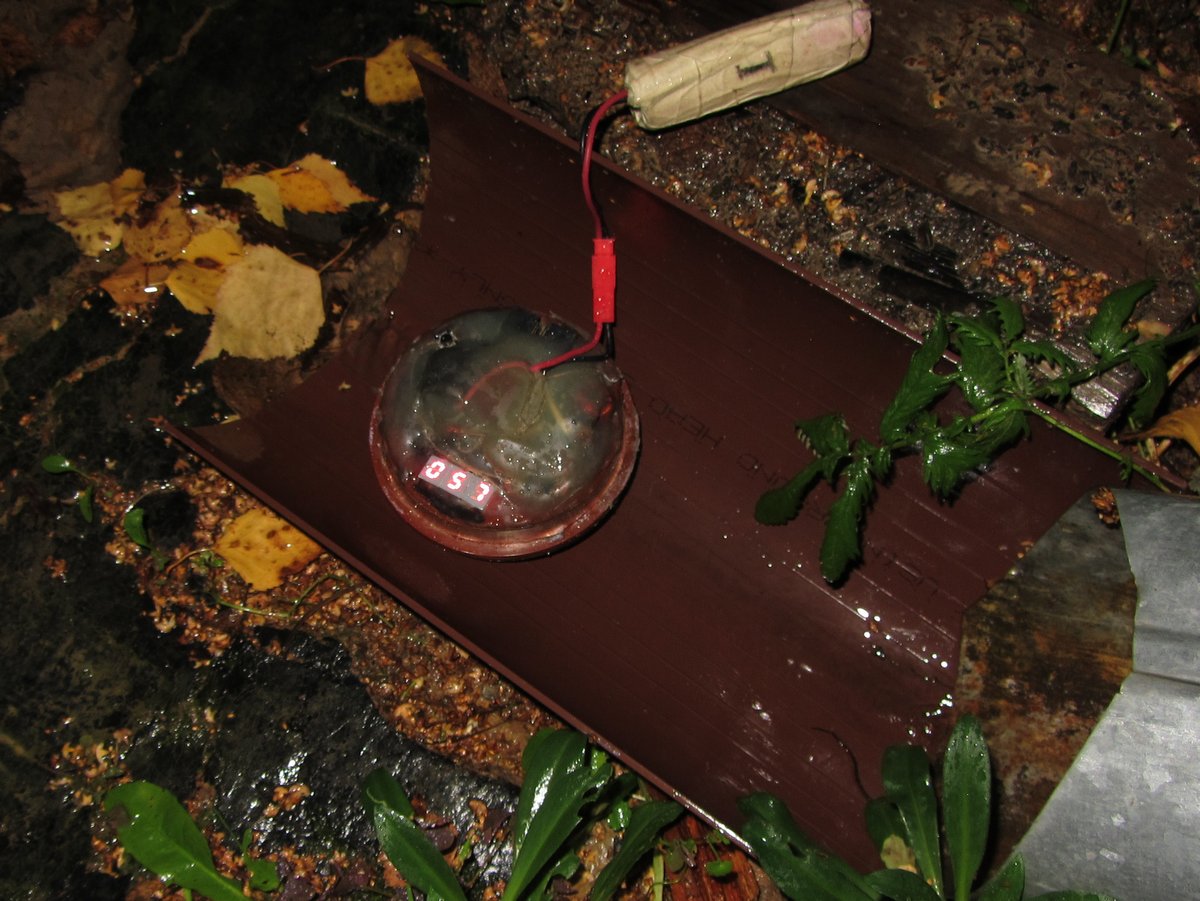

Несмотря на то, что главное назначение приборов - это измерение радиации, особенности данной серии -- это уникальные функции. Например, 3-я модель позволяет помимо прочего, отослать SMS и даже позвонить. И содержит аж 4 шт. дефицитных в наше время счетчиков СБМ-20. Ну и GPS, конечно же. А так же SD карточку и цветной дисплей. Впрочем, не очень удачная модель. Модель №2 , несмотря на свой дизайн, получилась достаточно точным, чувствительным и весьма практичным прибором, не смотря на внешний вид. Для проверки сомнительных вещей, когда не охота подключать сцинтиллятор, я в первую очередь пользуюсь именно им - если он ничего не показал, значит ничего и нету.  В этом ролике использован именно этот прибор: http://www.youtube.com/watch?v=zwnurC6I8b4 а тут процесс его сборки: http://www.youtube.com/watch?v=XCgmhT_2-Go по сути, первый ролик это ремейк с контента второго. В настоящее время существует 5 моделей приборов, снабженных теми или иными функциями. Наиболее интересной, я считаю, получилась модель номер 4, созданная исключительно как стёб на высокими технологиями: http://www.youtube.com/watch?v=xo8qckXgNNw В описании есть информация о нем. Следующий собранный прибор, модель номер 5, обрел более-менее окончательные габариты, однако все еще является прототипом:  Вот его приблизительные возможности и характеристики: - измерение уровня гамма фона (либо гамма+бета) - определение географических координат с помощью спутников ГЛОНАСС+GPS - сохранение данных измерения на microSD карту памяти в формате KML; файлы могут быть открыты программой Google Earth - ручная (нажатием на кнопку), либо автоматическая (через заданное расстояние) пометка уровней радиации, при этом в программе Google Earth такие метки выглядят как "скрепки" с отметкой уровня в мкЗв/ч. - измерение полученной дозы - возможность автономной работы как радиометра/дозиметра (без приема спутниковых сигналов) - возможность подключения по USB - время работы с одной зарядки аккумулятора - 30 часов, при использовании аккумулятора двойной емкости - 60 часов - регулировка интенсивности и времени работы подсветки дисплея - регулировка уровня громкости - интегрированная активная квадрифилярная антенна - зарядка аккумулятора от USB, либо от DC адаптера - возможности подключения внешнего счетчика Гейгера, либо сцинтилляционного датчика - скорость измерения зависит от уровня и от используемого счетчика и составляет от 1 до 3 сек при использовании СИ8Б - размер матрицы вычислений задается в меню прибора (компромисс между скоростью обновления результатов - "поисковый" режим и точностью - режим "проверки материалов") - точность измерений гарантируется параметрами счетчика Гейгера В настоящее время идет разработка прибора 6-й модели с уменьшенными габаритами за счет применения более совершенных компонентов (в частности, микротрансформатора в цепи питания счетчика Гейгера) Вот пример файла, созданного прибором, который лежал в рюкзаке в машине, открывать программой Google Earth : 03-11-04.zip (65.1 КБ) Есть задумка насчет изготовления серии приборов, составляющих реальную радиационную карту местности и создание сервера, обрабатывающего файлы с разных приборов для создания единой карты, доступной всем. Сообщение отредактировал katsuk — 20.01.2013 03:48 |
| katsuk |
19.01.2013 05:17
Сообщение #1137 |
|
Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |

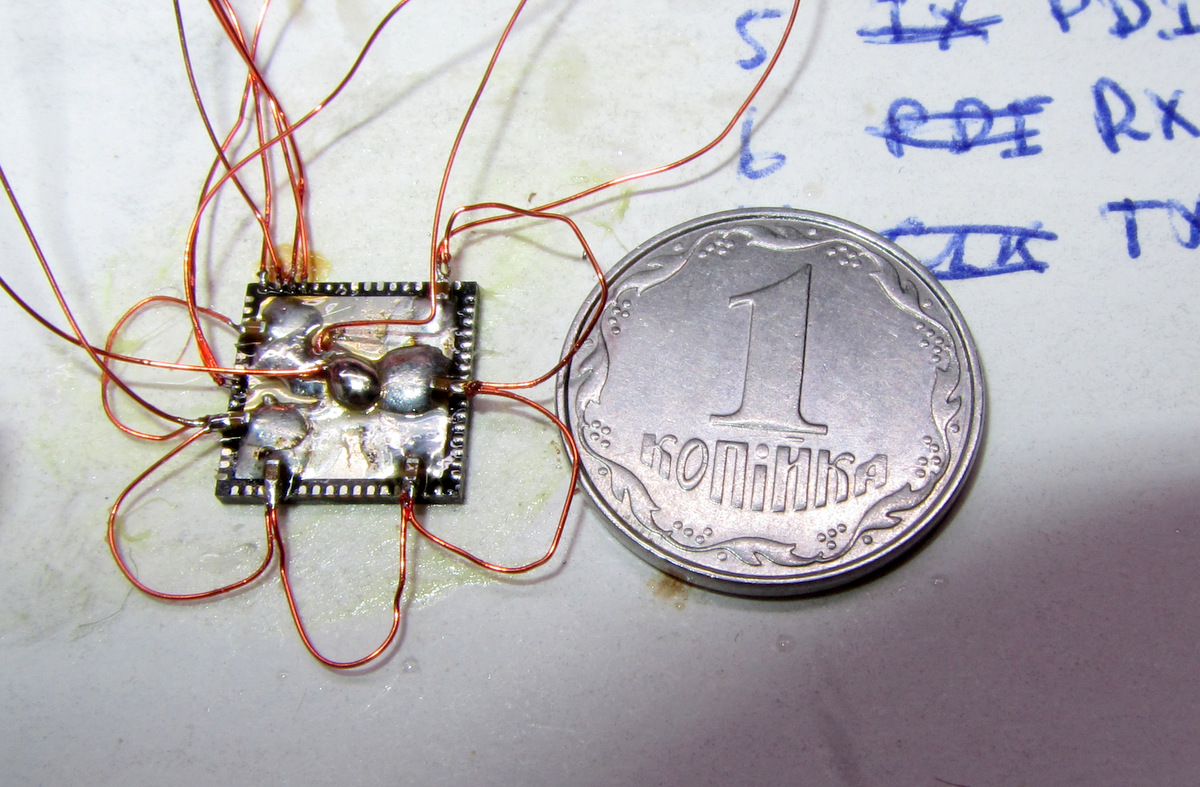

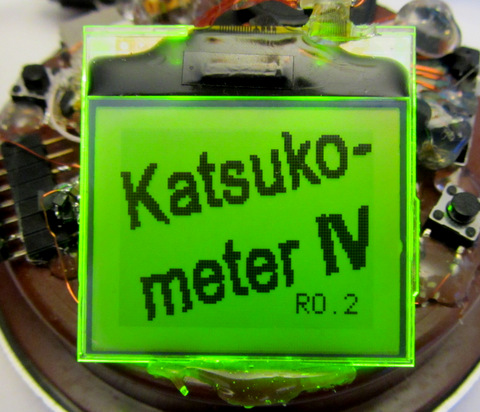

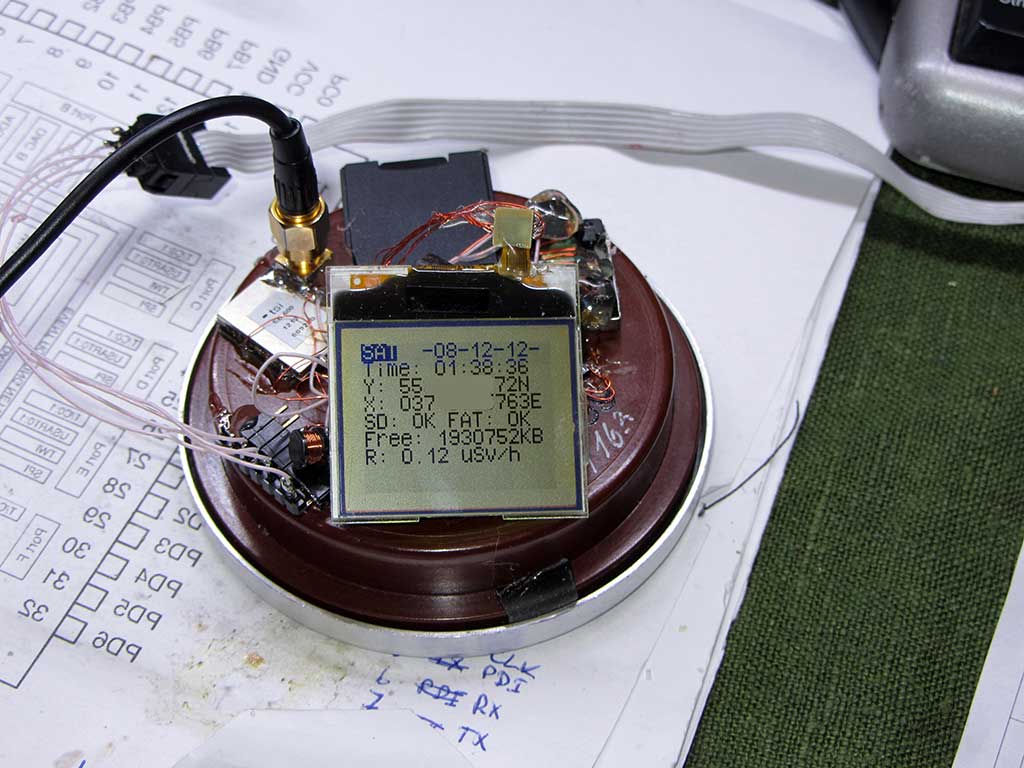

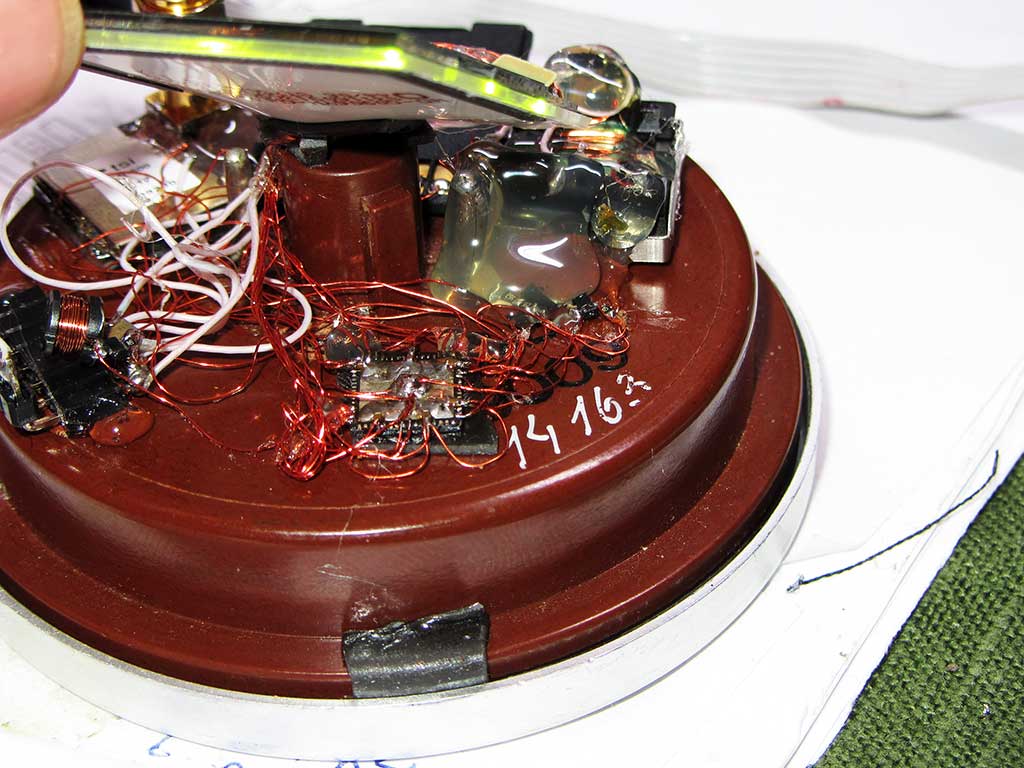

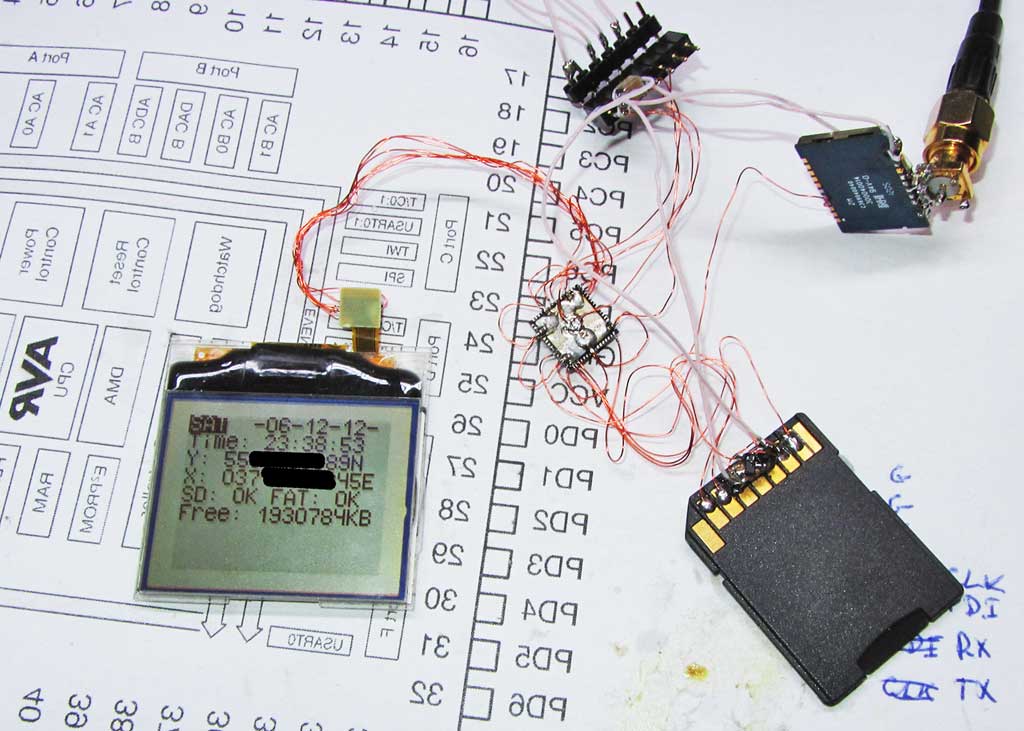

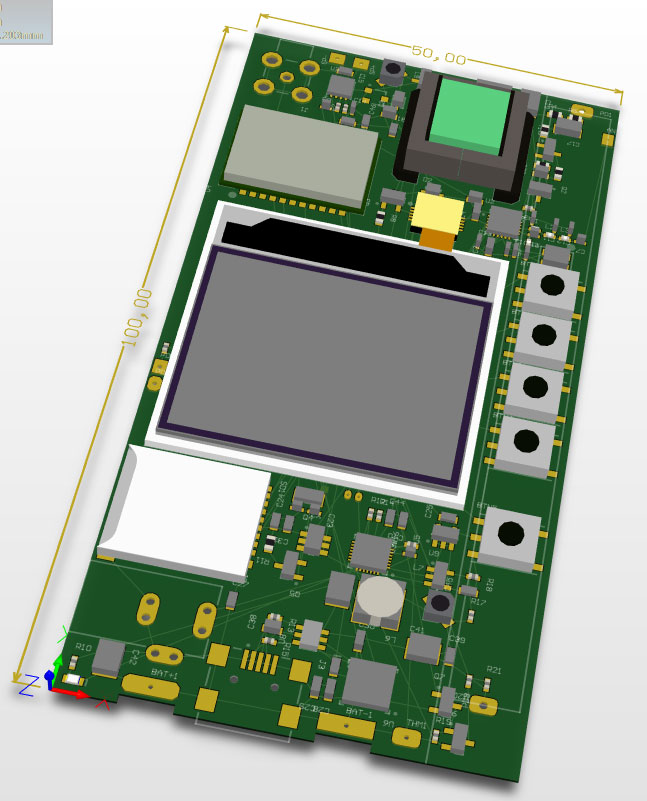

Процесс сборки 4-й модели:     Проектирование 5-й:  |
| Andrew |
20.01.2013 12:38
Сообщение #1142 |
 Новичок Группа: Журналисты Сообщений: 5 Регистрация: 18.01.2013 |
Стало быть, я застал ещё самую первую   Или это третья? |
| katsuk |
20.01.2013 16:31
Сообщение #1144 |
|
Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |
Да, это 3-я и есть |
| mur850850 |
09.03.2013 06:49
Сообщение #1220 |
 Новичок Группа: Посетители Сообщений: 6 Регистрация: 07.03.2013 |
Как далекий от таких технологий человек, я испытываю невольный трепет, когда вижу подобные замечательности. Пардон, слюна выделяется, как у собачек Павлова. Юра, Вы - талант))) |
| Tigtinc |
01.11.2013 00:05
Сообщение #1505 |
|
Новичок Группа: Посетители Сообщений: 3 Регистрация: 31.10.2013 |
А где можно глянуть на схему/прошивку прибора? А то выглядит красиво, и хочется повторить. |
| katsuk |
03.11.2013 05:51
Сообщение #1508 |
|
Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |
Сейчас актуальна 6-я версия. Хорошо, выложу по ней отчет скоро со схемой. Насчет прошивки... Ну тоже, наверное, выложу. Там стоит 2А импульсный зарядник, заводской микротрансформатор размерами 1210 для питания счетчика, переработаны цепи питания и регулировки звука, кнопочек побольше... В софте 6-й версии много новых фичей, по мелочам - поддержка SDHC, быстрая регулировка яркости/громкости и самое главное - функция блокировки клавиатуры ) |
| Tigtinc |
03.11.2013 12:24
Сообщение #1514 |
|
Новичок Группа: Посетители Сообщений: 3 Регистрация: 31.10.2013 |
Нашел у буржуев похожую интересную схему http://www.pocketmagic.net/2012/10/diyhomemade-geiger-counter-2/ Сообщение отредактировал katsuk — 03.11.2013 12:56 |
| katsuk |
03.11.2013 14:56
Сообщение #1515 |
|
Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |
интересно, а что в ней похожего? |
| Tigtinc |
03.11.2013 20:40
Сообщение #1519 |
|
Новичок Группа: Посетители Сообщений: 3 Регистрация: 31.10.2013 |
Незнаю, буду с нетерпенеем ждать вашу схемку. Просто недавно попал в руки си-8б, вот и думаю собрать хороший показомер. Еще есть лампа Т-25-БФЛ, но это на будущее. |
| katsuk |
04.11.2013 02:08
Сообщение #1520 |
|
Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |
Вот я на основе СИ8Б делаю 4-ю версию: http://www.youtube.com/watch?v=xo8qckXgNNw |
| katsuk |
20.12.2013 13:07
Сообщение #1573 |
|
Активный участник Группа: Админы Сообщений: 436 Регистрация: 30.06.2009 |

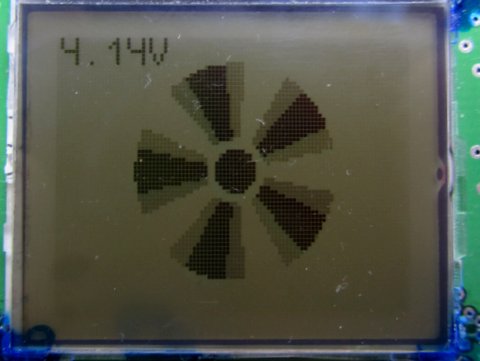

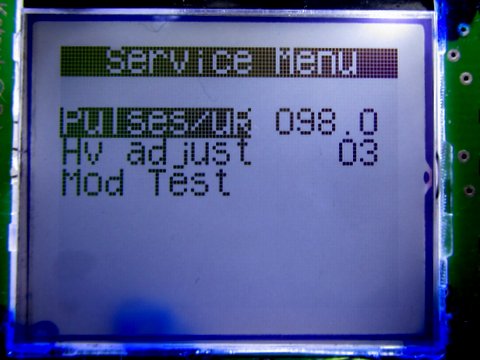

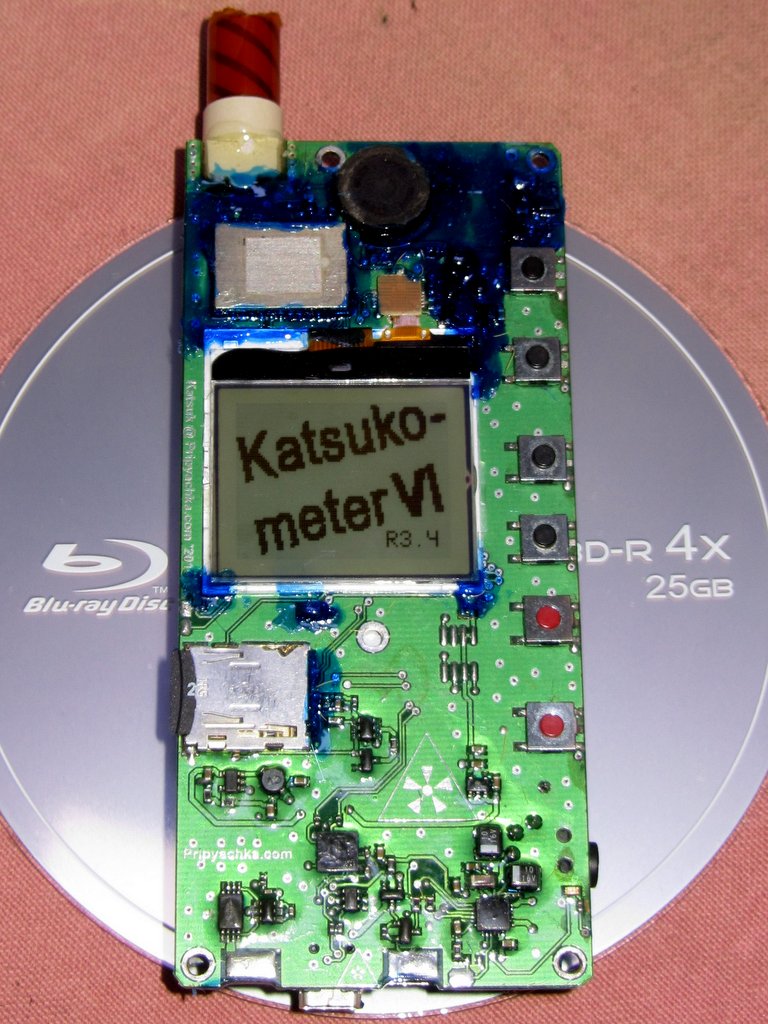

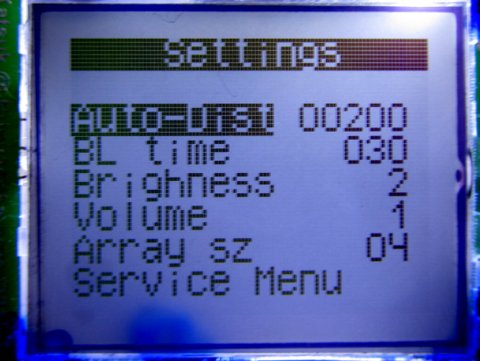

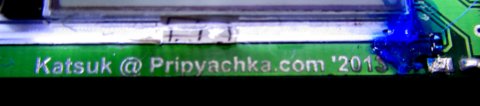

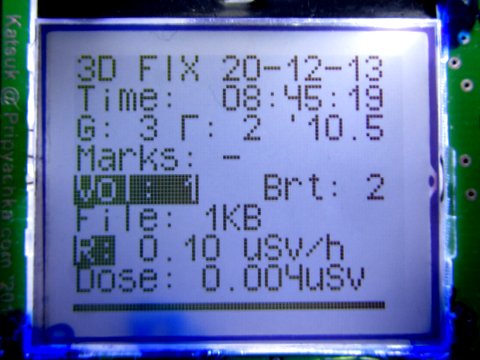

Katsukometer-VI Обещанная схема: KS6.pdf (46.3 КБ) А теперь - слайды!       Вложения:  |
